产品所属行业

数码产品

主要芯片

CPU：三星S5E8895

电源芯片：PMU S2MPS17X01

WIFI芯片：AP6356SDPR

单板类型

任意阶HDI

Pin数

3611

层数

10

难点

1、 单板空间有限，且主要模块需要加屏蔽罩，密度较大（pins/sq in大于330）；

2、 主要芯片PITCH都是0.35MM及以下的，空PIN少，出线难度大且加工难度大；

3、 CPU小电源特别多，空间有限；

我司对策

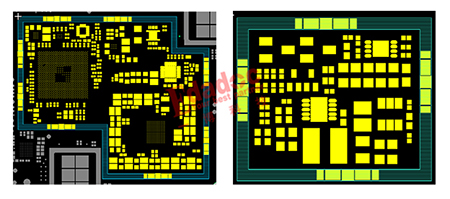

1、 CPU和PMU放在表层，规划在一个屏蔽罩内；电池给PMU供电的模块放在底层，如图：

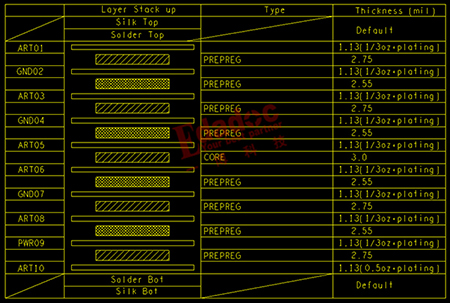

2、 根据芯片的出线及电源情况，最终确定用10层任意阶设计，最小线宽线距做到2/2MIL，并提前和工厂沟通确认加工参数，以满足实际的加工能力，具体层叠如下：

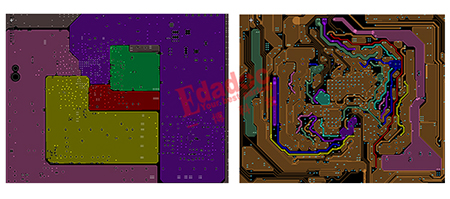

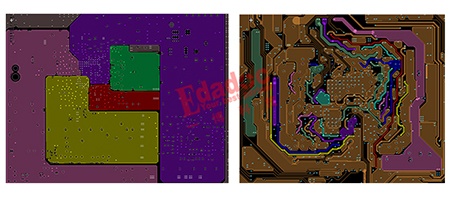

3、 给CPU供电的大电流都规划到电源层，保证铜皮宽度，不会被走线打断，满足载流需求，其它小电源在信号层处理；
