产品所属行业

通信产品

主要芯片

处理器： SW1621

桥片：PEX8780

BMC：AST2400-AST2300

CPLD：INTEL I350-AM4

SAS- SAS2008

单板类型

服务器主控板

Pin数

18000

层数

16

最高信号速率

12Gb/s

难点

1、 发热量大；

2、 CPU、DDR功耗大，CPU电源130A，电源层少；

3、 高速信号的设计；

我司对策

1、 风道由下向上，为保证良好的通风、散热效果，布局时将PCIE卡槽与DIMM条平行放置；

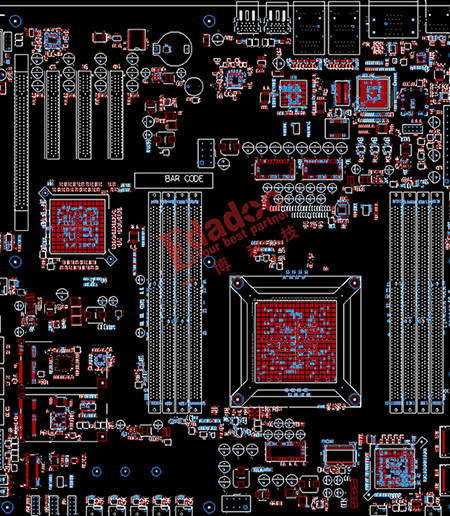

对发热较大的芯片增加散热器，布局效果如下：

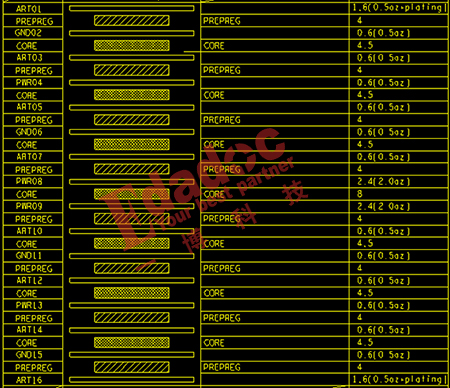

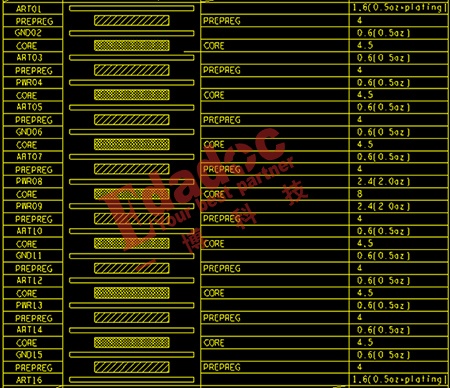

2、 CPU电源电流较大，规划了2个2OZ的电源层，以满足通流要求；DDR的电源则走在POWE04层，层叠如下：

3、 PCIE走表底层到桥片，考虑减小STUB，表层线不直接进PCIE插槽，用底层换层连接，如图：
