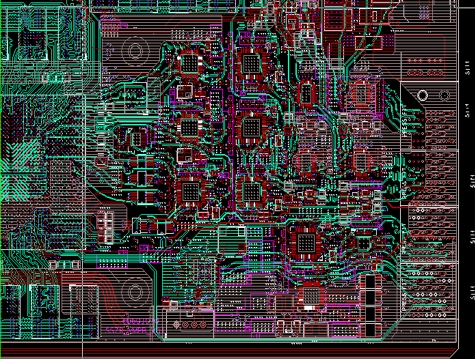

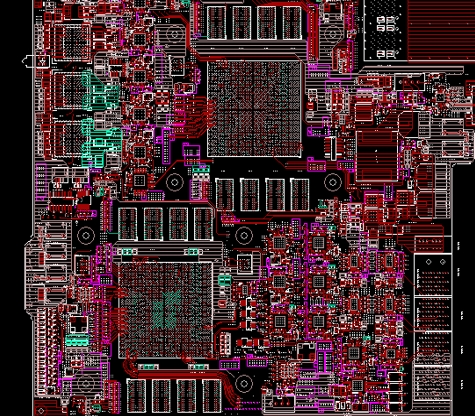

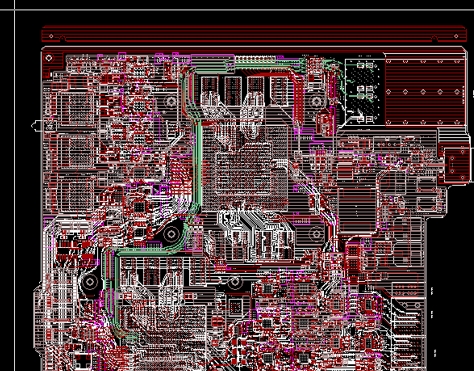

模块

XCKU15P，DDR4，25G光口，PREFIT-76P高速路连接器，hdmi转换芯片

平台

allegro

行业

医疗电子

层数

16

最高信号速率

25Gb/s

Pin数

14446

板材

M6G

设计难点

1：因结构限制导致25G信号走线较长

2：电源模块空间较小，层叠限制，导致电源平面压缩通道比较极限

3：控制模块较多，延伸出来的±电源和小电源较多，需要按照客户的信号排列要求来进行连接

  4：8组HDMI 线路较多，占的空间较大，层数较多，对于布线要求比较高。
