平台：Intel

主要芯片：Intel Socket 4710

行业：双CPU服务器

层数：22层

最高信号速率：32G

Pin数：35946

板材：IT968G

设计方案思路：

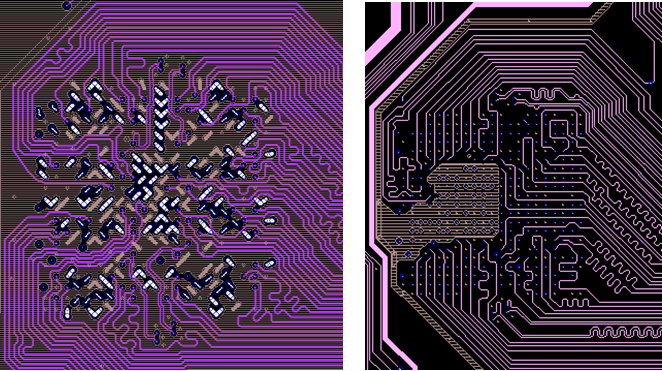

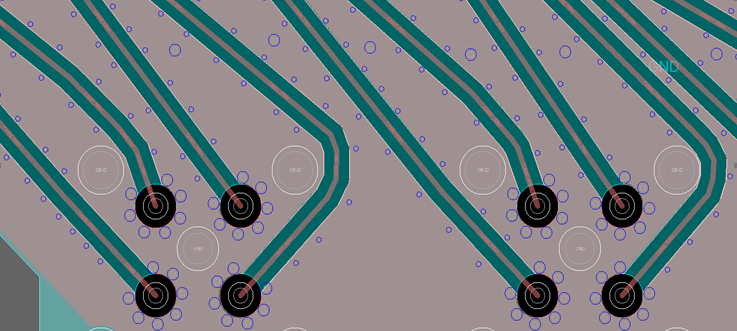

1、 UPI线长要求管控严格，需提前评估通道和线长

2、 板子下方放CPLD，器件比较多，走线比较多为瓶颈区域，由于PCIE的座子较近，fanout后无法过线，并高速线占1/3通道，而且此处器件较多通孔密度大，需要合理考虑CPLD走线

3、 电源部分，小电源比较多，需要提前做好电源规划
