本案例为高速多层PCB异面差分阻抗量产技术开发项目，主要面向112Gbps及以上速率的高密度层叠设计需求，解决传统边沿耦合差分阻抗在布线空间、层间串扰、信号隔离等方面的局限性。



产品介绍 Ø  产品层数：16层 Ø  成品板厚：5.2mm Ø  目标差分阻抗: 100Ω、130Ω Ø  阻抗公差：±10% Ø  基材材料：TU-872 SLK Ø  产品尺寸：成品尺寸440.05×387.37mm，基材加工尺寸457.2×609.6mm Ø  结构类型：异面差分对模型（Broadside-Coupled Stripline 2S），P/N分别位于相邻两个信号层，上下垂直对齐，耦合由层间介质厚度H决定

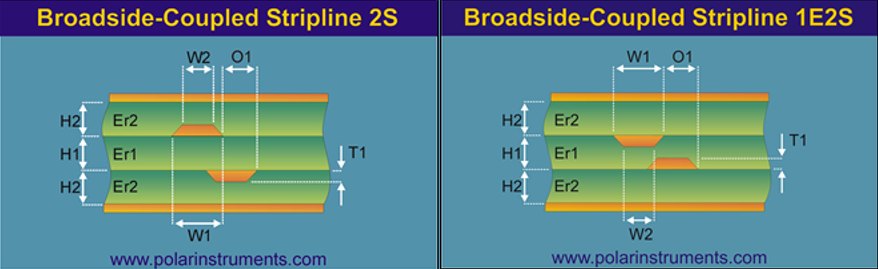

差分结构示意图：

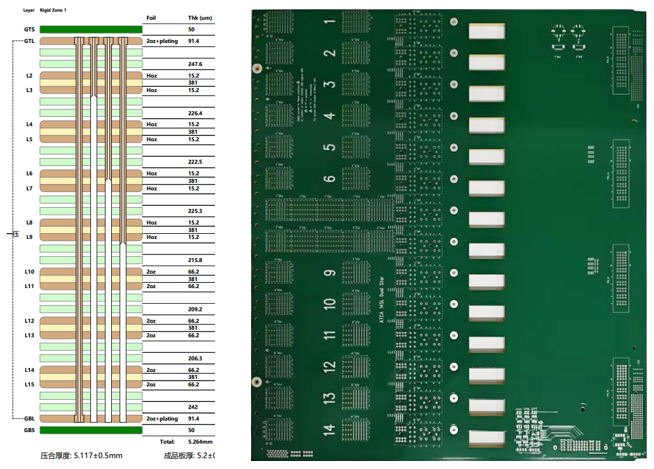

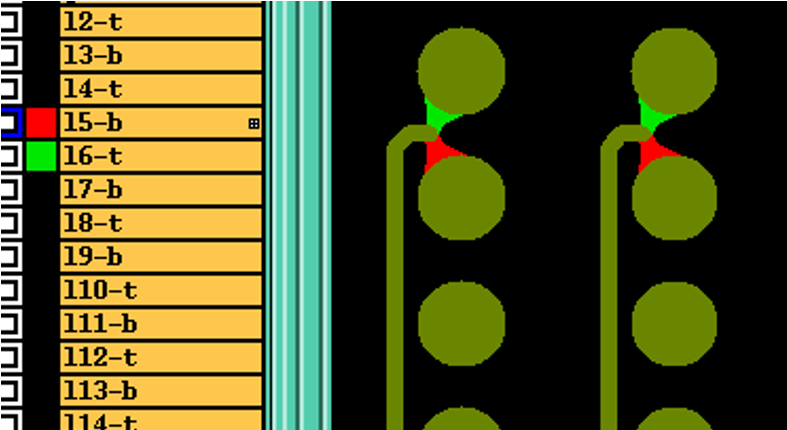

实际设计示意图：



技术难点：



本案例为高速多层PCB异面差分阻抗量产技术开发项目，主要面向112Gbps及以上速率的高密度层叠设计需求，解决传统边沿耦合差分阻抗在布线空间、层间串扰、信号隔离等方面的局限性。



1、层间对位偏差——异面重叠的最大“隐形杀手”

异面差分结构要求上下两层走线完全重叠（中心对中心）。多层板在压合过程中，芯板与半固化片受热膨胀系数不一致，会产生微米级位移；层数越多，偏差逐层叠加。层偏的直接后果是两条走线实际重叠面积减少，耦合强度下降，差分阻抗升高；更严重的是差分信号向共模信号转换，EMI急剧恶化。



2、PP流胶导致介质厚度H失控

异面差分阻抗对两条走线之间的介质厚度H（即PP压合后实际厚度）极其敏感。阻抗与H正相关，H差一点，阻抗就差一截。但PP在压合过程中会流胶，树脂受热流动填充内层铜箔间隙。如果内层残铜率计算不准，流胶后的实际介质厚度就会偏离设计值。更隐蔽的是，板边和板内流胶情况不同——板边树脂流失更多，介质更薄，同一块板从板边到板内阻抗呈梯度变化。



3、蚀刻侧蚀与上下层不对称

蚀刻过程中，药水会从线路侧面“啃”掉一部分铜，形成侧蚀。例如设计4mil线宽，做出来可能只有3.5mil，线宽变小，阻抗升高。对于异面差分对，上下两层走线的蚀刻条件可能不同，两条走线线宽变化不一致，会进一步破坏差分结构的对称性。



4、过孔残桩与寄生参数

若异面差分对在设计中需要换层或端接使用过孔，过孔的寄生电感/电容以及未使用的残桩会引入阻抗不连续点，在高速场景下必须采用背钻或盲埋孔工艺来处理。过深会击穿内层线路，过浅则残桩过长，造成高速信号质量劣化。









我司对策：



针对上述技术痛点，依托高端精密设备，建立从叠层设计、图形制作、压合、蚀刻、钻孔到阻抗测试的全链路专项管控方案，突破工艺瓶颈，保障阻抗一致性与批量良率。



1、构建多维度高精度体系，解决蚀刻和层偏问题

① 奥宝LDI激光直接成像：内层图形采用奥宝高精度LDI曝光机，取消菲林，消除菲林变形误差

② 真空二流体蚀刻线：真空蚀刻+二流体修边，保证每根阻抗线线宽公差±5%

③ 蚀刻补偿：根据铜厚和蚀刻工艺特性，对设计线宽进行预补偿

④ Lauffer高精度压机：精准控制温度、压力、速率，优化层间对位，均衡介质层厚度

⑥ 高精度阻抗测试：使用67Ghz罗德网络分析仪，每块板在板边设计阻抗测试条，出厂前经高频阻抗测试仪检测，附带TDR测试报告



2、残铜率匹配 + 压制介厚数据库，让介质厚度H“算得准”

① 优选PP型号并管控树脂含量：要求PP供应商将树脂含量公差控制在±2%以内

② 根据残铜率精准计算介质厚度：工程软件自动扫描内层Gerber残铜率，并结合内部压制介厚数据库，精准计算压合后实际介质厚度



3、背钻工艺控制

① 高精度板厚测量仪：对每个孔进行补偿，因板厚不均而来了的背钻深度不均问题将不再是难点

② 高精度深度控制Schmoll钻机：CCD全板扫描，精准锁定每个背钻孔

③ 刀具寿命管控：定时更换刀具，规避刀具磨损带来深度漂移

④ 金相切片分析：背钻完成后取样做金相切片，检测残桩长度、孔壁状态

⑤ X-Ray抽样检测：防止出现过钻损伤内层、残桩超标缺陷

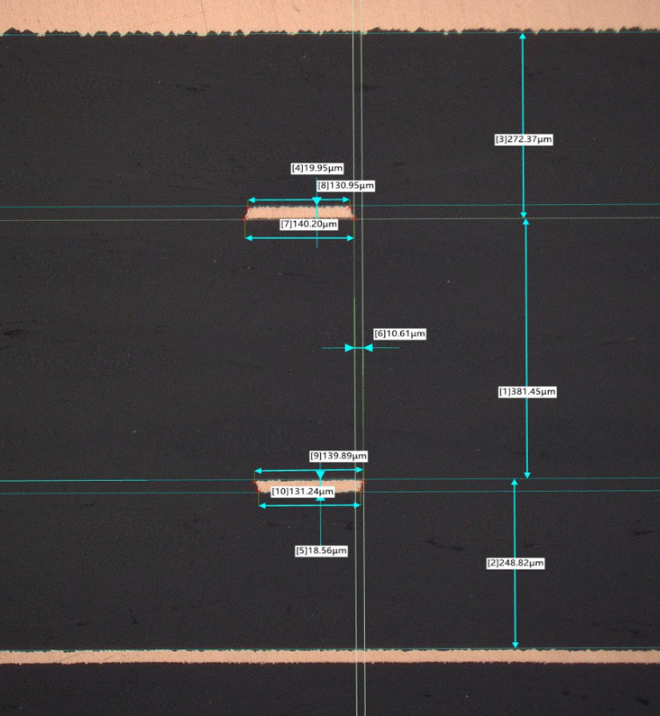

同一张core：Broadside-Coupled Stripline 2S模型

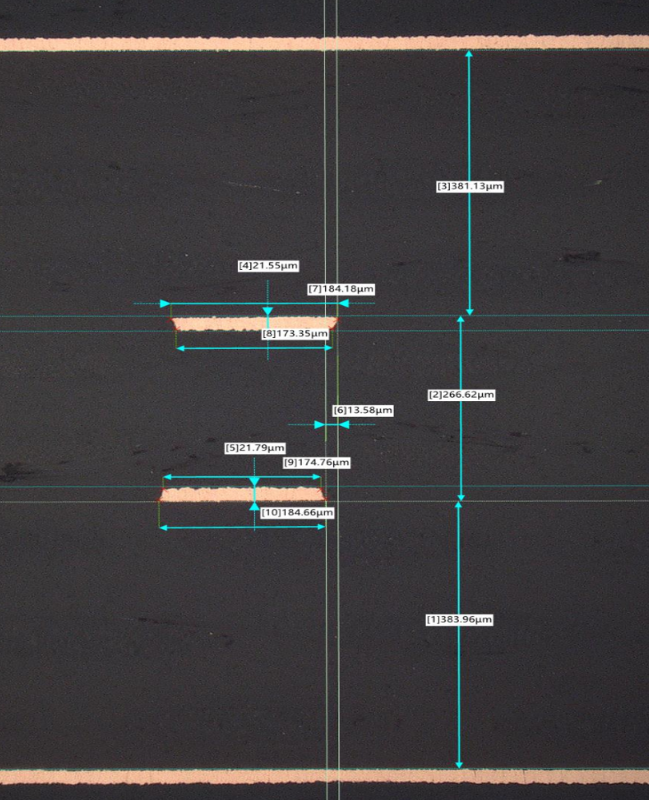

不同core：Broadside-Coupled Stripline 1E2S 模型





经检验，结果符合公差要求，偏差在 ±5% 范围内



Position	Mean(ohm)	Result	Spec(ohm)
2A/3A	128.63	Pass	130
5A/6A	131.47	Pass	130
8A/9A	98.11	Pass	100
2B/3B	98.29	Pass	100
5B/6B	100.37	Pass	100



本异面差分阻抗项目，攻克了层间对位、PP流胶厚度、蚀刻不对称、过孔残桩四大制造难点。通过高精度体系、残铜率匹配、阻抗模拟与TDR测试、背钻工艺控制，实现了130Ω异面差分阻抗的稳定控制。



板号	130Ω中值条实测	130+2Ω条实测	130-2Ω条实测
PCB-01	132.29	132.56	128.05
PCB-02	130.79	132.02	126.94
PCB-03	130.83	132.21	127.03
PCB-04	131.17	132.42	127.12
PCB-05	130.46	131.39	127.90
PCB-06	130.65	130.63	127.52
