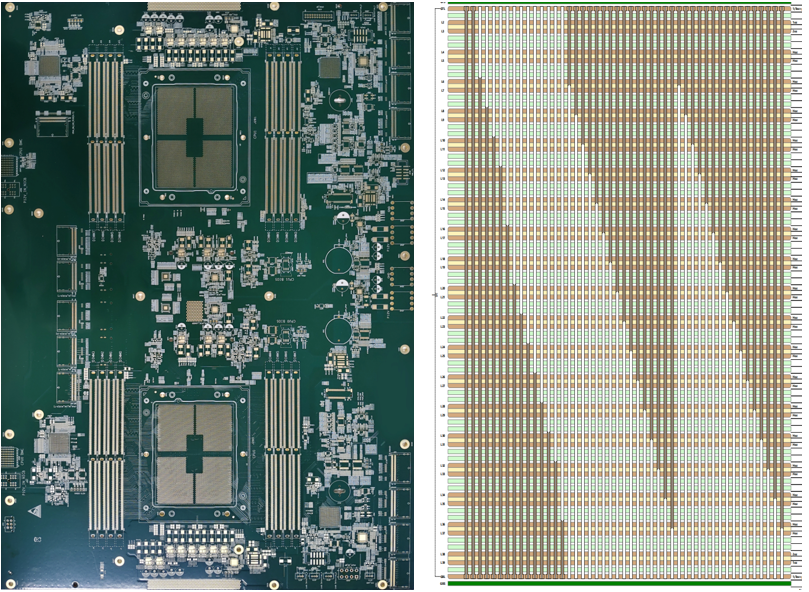

产品介绍 Ø  产品层数：40层 Ø  成品板厚：5.25mm Ø  材料：R-578Y(GT) Ø  应用领域：高端服务器 Ø  产品尺寸：成品尺寸417*620.45mm

技术难点：

1、双面背钻孔对位要求＜0.2mil，对位偏差管控严苛

2、机械钻孔孔位整体精度需控制在≤0.2mil，基础钻孔尺寸稳定性要求高

3、背钻刀具补偿设定为 D+2mil，板材涨缩波动会直接影响背钻深度与对位良率，对板材涨缩管控能力要求极高

4、双面对接钻对准度要求＜0.2mil，对钻孔机精度，对准度管控方法要求高

我司对策：

1、使用德国进口高精度Schmoll钻机，采用全板 CCD 扫描识别，实现背钻孔位精准定位，保障背钻对位精度

2、使用德国进口高精度Schmoll钻机，钻孔精度＜10um；满足钻孔要求

3、采用局部分区对位工艺：选取背钻加工区域四角的一次钻通孔作为 CCD 扫描基准，对 PNL 板执行 100% CCD 扫描识别；系统自动生成专属钻带，实现1PNL 对应 1 套独立钻带，抵消板材局域涨缩差异，满足背钻≤0.2mil 的对位指标要求

4、优化钻孔定位点，先用压合钻的“L”靶定位，在板边均匀钻6个3.175mm的孔，一钻和双面背钻时使用；使用直径3.165-3.17mm的定位销钉，防止钻孔时滑动

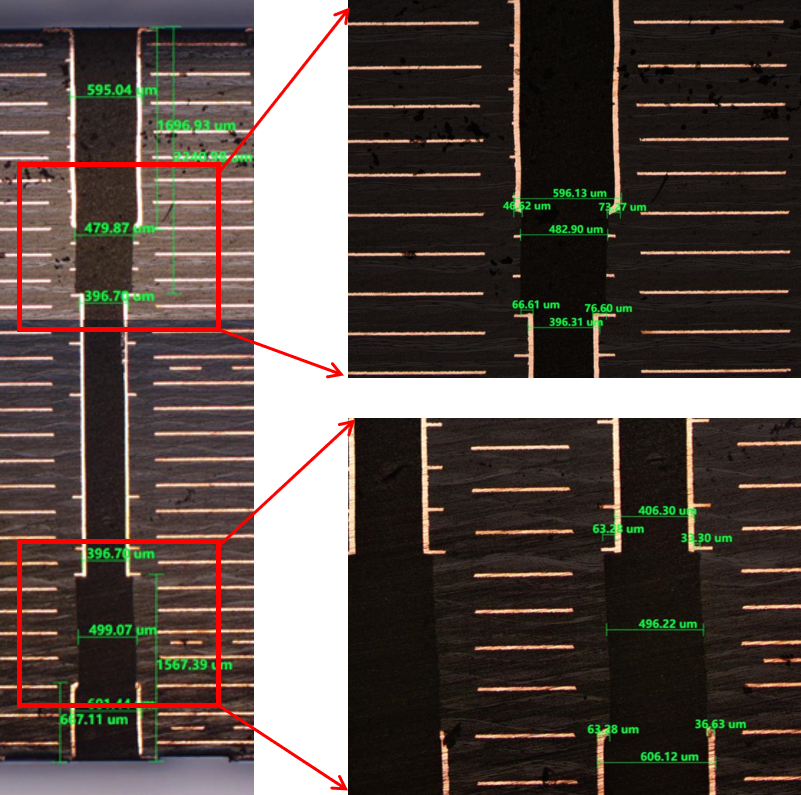

双面分段背钻切片

由传统背钻工艺上下两层分段导通优化调整为上、中、下三段导通，且表、底层均为导通设计，中间非导通层次可做弹性处理；极限接近任意层互联，有效增强布线利用率
