做 PCB 多年，我发现行业普遍存在一个固化思维：工程师遇到层间导通、底层绝缘难题，第一时间就想到盲孔、任意阶 HDI，默认工艺越复杂，方案越可靠。但真正的工科极简设计美学，恰恰是做减法 —— 剥离冗余复杂工序，用成熟基础工艺直击核心需求，高效降本、规避量产风险。

 盛夏午后，大师兄请假，赵理工临时接手工艺评审、生产统筹工作，一份 10 层通信板图纸让他一筹莫展。客户设计师苏晚采用全套高成本任意阶 HDI 结构，搭配 1-6 层盲孔、1-10 层通孔双钻孔设计，两款孔均使用 3mil 极限微孔，给量产埋下多重致命隐患。

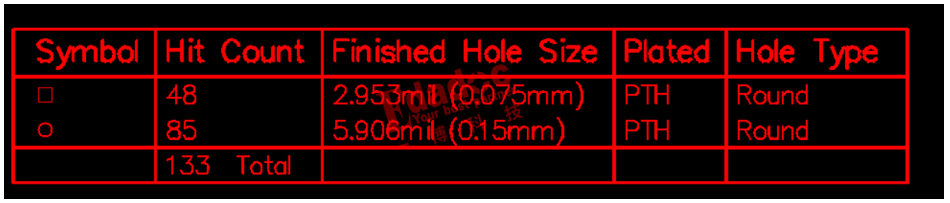

如下图所示DRL1-10的钻孔标示

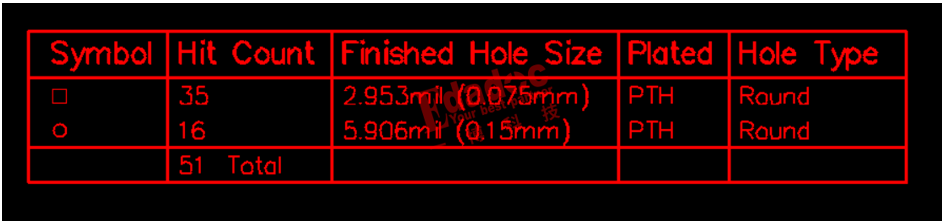

如下图所示：drl1-6的钻孔标示

深耕量产工艺的从业者都清楚，这套方案的隐患十分致命。3mil微孔机械钻孔无法加工，10层板用3mil做通孔，就需要修改成任意阶HDI才能满足。

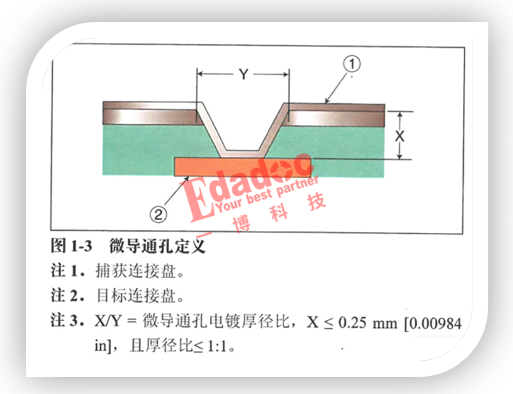

这里需了解一个激光孔的厚径比的概念，这是IPC-A-6012对激光孔厚径比一个定义。

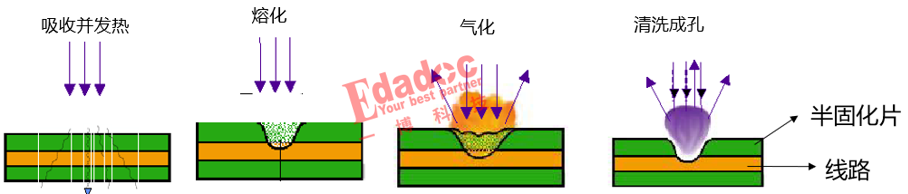

因为激光孔是靠激光的能量来烧灼成孔，CO2在电能的刺激下，激发出一种强力光束，其中红外光拥有热能，板材的成份为树脂和玻璃纤维，能吸收热能，形成熔融状态，并达到气化，最后形成无铜孔，再经过电镀沉铜，使孔内镀铜，从而形成微小导通孔。

所以HDI最大厚径比为1:1,终止在或穿过目标连接盘的，从其捕获连接盘箔层到目标连接盘的距离(X)不超0.25mm[0.00984in]的盲孔结构(电镀态的)

对于普通 PCB而言，厚径比=PCB 厚度/过孔孔径。

而对于微孔应用部分来说，其相应的厚径比的计算与普通 PCB 稍有不同，微孔应用部分的厚径比 =微孔起始层到结束层（不包括结束层铜厚）的厚度/盲孔孔径。

激光能量有限，打孔深度不能超过PCB的厚径比，再加上盲孔、通孔双制程交替生产，需要多次压合、分段钻孔、分次电镀，工序繁琐复杂，生产良率下降成本增加。

按照行业常规躺平做法，团队完全可以按图投产，无需承担任何额外责任。

大家原本以为，客户选用高阶 HDI 是为满足高密度布线、高频互联需求，实际却完全相反。赵理工特意去了客户现场，和客户当面沟通后。整套复杂盲孔结构，只为解决一道量产难题，电路板底层 L10 需要装配金属屏蔽腔体，经过高温烧结工序。若采用直通通孔，孔壁铜层会连通底层板面，烧结时与金属腔体接触，直接造成整板短路报废。

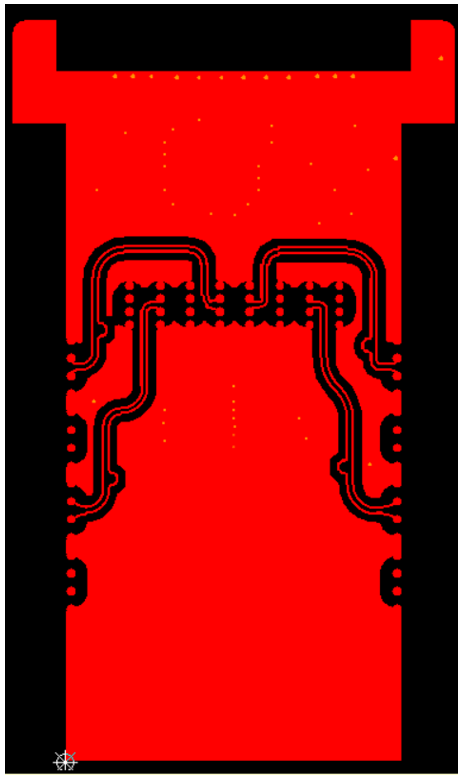

如下图所示，所有孔在烧结时不能与金属腔体接触。

客户设计，微孔 + HDI 多重工艺叠加，成本翻倍、交期拉长，量产良率无法保障；固守传统思路，业内似乎没有更优解法，项目一度停滞。

就在团队准备妥协时，林如烟一语点破核心，抛开盲孔、HDI 的思维定式，客户核心需求只有两点，一是 1-6 层正常导通，二是底层绝缘防烧结短路，无高密度布线刚需，完全能用简易工艺拆分解决。

赵理工结合背钻量产经验，拿出最优替代方案：舍弃任意阶 HDI 方案，全板统一采用贯通通孔，搭配底层精准控深背钻。两套方案电气效果完全一致，但工艺难度、成本差距天差地别。

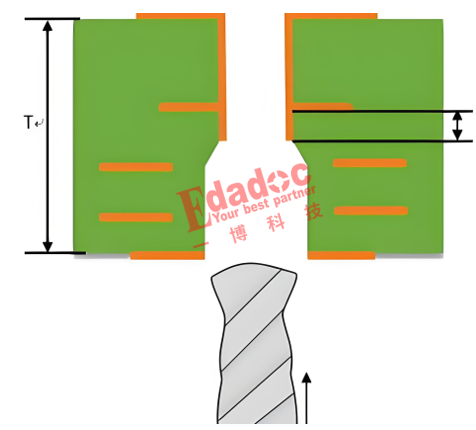

传统 HDI 依靠多次压合、激光微孔分段加工，硬生生做出隔离盲孔，靠复杂工序实现底层绝缘；背钻方案逻辑更简单：先用成熟通孔完成 1-6 层线路导通，再从底层 L10 精准背钻，削除 7-10 层多余铜壁、铜桩，彻底切断底层导电通路。

这套优化方案优势全面碾压原版设计：无需客户修改图纸，零改版成本；取消 3mil 激光微孔盲孔制程，规避微孔加工量产难题；省去多层压合、多次电镀等高溢价工序，综合生产成本直接腰斩；背钻后底层板面平整无导电残桩，腔体贴合度、烧结稳定性远优于 HDI 盲孔板。

苏晚看完工艺对比与成本测算后，立刻敲定优化方案，困扰团队许久的工艺死局，仅凭一套减法设计轻松化解。

这个真实量产案例，给所有 PCB 从业者带来重要启发：HDI、盲孔从来不是多层板设计的标准答案，换一种思维也许有新的发现。
