随着人工智能大模型、超算算力集群快速发展，AI服务器芯片功耗与电流等级大幅提升，高端AI算力芯片工作电流突破千安级别。传统服务器主板采用的水平横向供电架构，存在供电路径长、电源损耗大、电压跌落严重、信号干扰强等诸多问题，已经无法满足超高功率AI服务器的稳定运行需求。

垂直供电技术（VPD）是针对AI大电流服务器推出的新一代PCB供电架构，通过重构主板供电布局与电流传输路径，彻底解决大电流供电瓶颈，同时优化信号完整性与电源完整性性能，目前已成为高端AI服务器硬件迭代的核心技术方向。本文系统阐述垂直供电技术的工作原理、SIPI核心优势以及行业应用前景。

一、AI服务器垂直供电技术核心原理

1、 技术定义与架构差异

传统水平供电模式将电源模块、降压器件布置在AI芯片侧边或周边，电流通过PCB表层横向铜箔长距离传输至芯片，供电路径普遍在5-20mm，寄生参数大、损耗高。

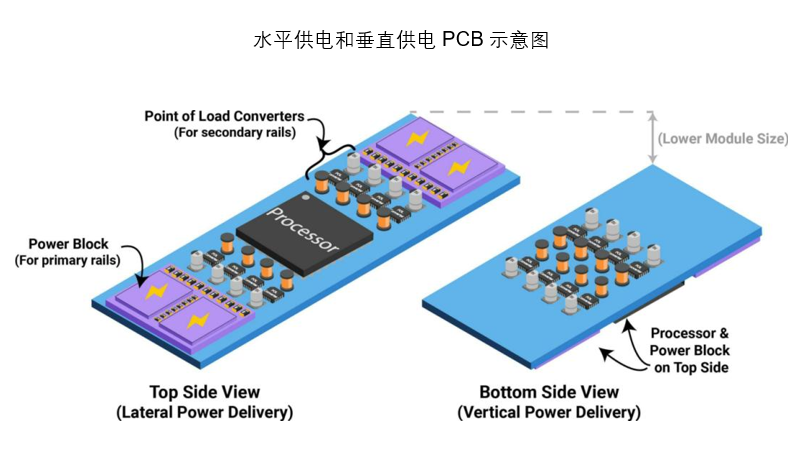

垂直供电技术全称Vertical Power Delivery（VPD），核心架构为电源器件后置、电流垂直传输。将VRM降压模块、DrMOS、功率电感等供电器件全部布置在服务器主板背面，对应AI芯片正下方位置，电流不再进行长距离横向传输，而是通过PCB盲埋孔、厚铜电源层沿Z轴垂直向上输送至芯片焊球，供电路径缩短至1-3mm，实现极致近端供电。垂直供电技术示意图如下：

2、 核心工作原理

第一，PCB叠层优化设计。垂直供电架构采用4oz-6oz加厚铜电源层，单独划分专用电源传输层与信号层，实现电源与高速信号物理隔离。同时通过高密度垂直通孔阵列，分散千安级大电流，降低单孔电流压力，避免电迁移失效问题。

第二，近端多级降压拓扑。采用高压总线一级降压+板底垂直二级降压的组合模式，高压电源先完成初步压降，贴近芯片的背面垂直电源模块完成低压精准转换，实现负载端点对点供电，大幅缩短电能传输链路。

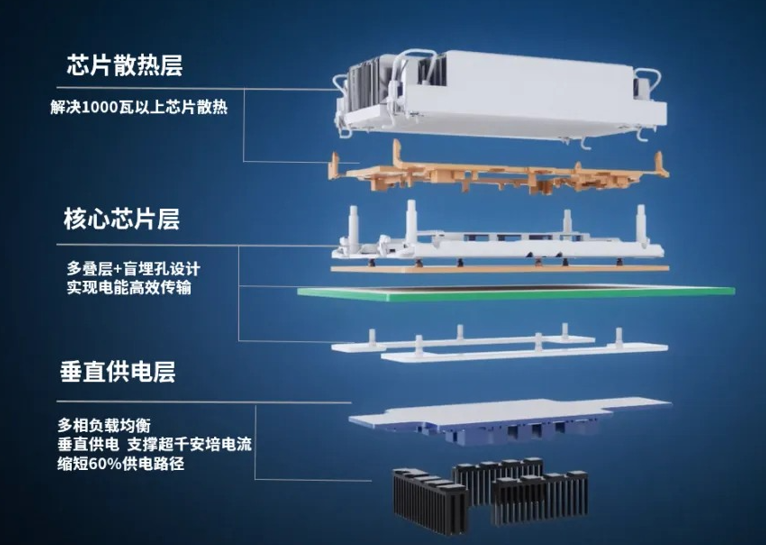

第三，三维垂直电流传输。完整电流路径为：主板背部功率器件→PCB垂直通孔阵列→芯片BGA焊球→AI计算核心。全程无多余横向走线，极大降低供电回路的寄生电阻和寄生电感。

第四，进阶埋嵌式供电升级。新一代垂直供电技术可将功率器件直接埋入PCB板材内部，进一步压缩传输距离至亚毫米级，适配3000W以上超高端AI芯片的供电需求。

3、 底层物理逻辑

根据焦耳定律P=I²R，大电流场景下电阻是发热损耗的核心因素。垂直供电通过极致缩短电流传输路径，大幅降低回路电阻，减少电能发热损耗；同时缩小供电回路面积，降低寄生电感，有效抑制负载瞬态变化带来的电压波动，保障芯片供电稳定。

二、垂直供电技术SIPI核心优势

1、 PI电源完整性优势

一是大幅降低IR压降与供电损耗。传统水平供电大电流工况下IR压降可达50-100mV，而垂直供电仅为10-20mV，电能传输损耗降低65%以上，有效解决AI芯片高负载下的电压跌落、算力降频问题。

二是优化PDN电源网络阻抗。垂直供电架构可将PDN阻抗从150μΩ降至15μΩ以下，瞬态响应速度大幅提升，可承受AI算力突发峰值电流冲击，适配大模型训练的动态负载特性。

三是减少无源器件依赖。供电回路电感显著降低，主板对大容量去耦电容的需求量减少30%-50%，精简主板器件布局，降低硬件物料成本与占用空间。

四是提升大电流承载上限。传统水平供电极限电流仅500A左右，常规垂直供电可稳定支撑1000A+电流，埋嵌式方案可覆盖3000A以上超高电流场景，满足未来AI芯片迭代需求。

2、 SI信号完整性优势

第一，隔离电源噪声与信号串扰。电源功率器件全部布置在主板背面，与顶层PCIe、HBM高速信号层通过完整地层隔离，彻底规避高频电源开关谐波对高速差分信号的干扰，降低信号误码率，提升数据传输稳定性。

第二，释放高速布线空间。传统供电器件占用芯片周边大量顶层布局空间，垂直供电完全释放主板顶层区域，可布设更多高速信号通道与内存通道，有效提升AI服务器带宽与数据吞吐能力。

第三，保证参考地平面完整。无电源器件切割地层，高速信号回流路径完整且最短，有效抑制EMI电磁辐射，满足服务器行业电磁兼容合规要求。

3、 系统综合优势

垂直供电架构可提升主板功率密度50%以上，优化整机空间布局；电源热源与芯片散热风道分离，避免热耦合干扰，适配液冷高密度数据中心散热方案；同时多点垂直供电可实现电流均匀分配，避免局部焊球过载失效，大幅提升服务器长期运行可靠性。

三、垂直供电技术应用前景

1、 核心应用场景：AI算力服务器

垂直供电是当前高端AI训练、推理服务器的标配技术。英伟达Blackwell等新一代AI芯片、国内华为、浪潮、曙光等主流厂商的自研算力服务器，均全面导入垂直供电架构，广泛应用于千亿级大模型训练、智能算力集群、云端AI推理等核心场景，是大型数据中心算力升级的核心硬件支撑。

同时，国产XPU、多芯粒集成算力板卡均以垂直供电为标准升级方案，有效解决国产高端算力芯片的大电流供电瓶颈，助力国产算力基础设施国产化替代。

2、 跨界拓展应用领域

除传统AI服务器外，垂直供电技术正向多个高功率算力场景渗透。在自动驾驶领域，车规级埋嵌式垂直供电已应用于高阶自动驾驶算力板，满足车载大电流、高可靠、小型化需求；在工业领域，边缘AI算力设备、工业超算主板逐步采用轻量化垂直供电方案；同时在人形机器人、商业航天载荷等高精密、高功率设备中，该技术也具备广阔落地空间。

3、 技术发展趋势

短期来看，成熟的背面贴装式垂直供电方案供应链完善、成本可控，将全面普及至中高端AI服务器，替代传统水平供电架构。中期2027年前后，埋嵌式PCB垂直供电技术将实现量产，进一步提升电流密度与集成度，适配3kW以上超高功耗芯片。长期来看，板级垂直供电将与芯片封装级IVR稳压技术融合，形成双层级垂直供电体系，成为超高功率算力硬件的标准化核心技术。

4、 行业市场价值

垂直供电技术可帮助AI数据中心集群降低15%-20%的供电能耗，大幅降低机房电费、散热运维成本，具备极高的经济价值与节能价值。同时该技术带动厚铜PCB、埋嵌基板、氮化镓功率器件等上下游产业链升级，开辟百亿级硬件增量市场，是AI算力产业持续迭代的底层技术支撑。

垂直供电依靠 PCB Z 轴近端供电架构，解决 AI 服务器大电流供电损耗、电压跌落与信号串扰难题，在 PI 层面优化 PDN 阻抗降低能耗，在 SI 层面净化高速信号传输环境，现已成为算力硬件刚需技术。一博科技珠海 PCB 板厂可落地厚铜叠层、埋嵌结构、±5% 高精度阻抗控制等工艺，依托高多层与高阶 HDI 量产能力，为 AI 服务器垂直供电 PCB 提供从 SI/PI 仿真到制板交付的一站式技术支撑，助力算力硬件产业化落地。
