PCB 孔到板边留多少才安全?这次,设计输给了标准

发布时间:2026-09-21 15:49:44

孔破了,是生产的错,还是设计的过,看了文章大家都沉默,答案原来是这样的。

一博高速先生成员:王辉东

 梦会醒,但走过的路不会白走。可有些坑,专挑你觉得最稳的那一步——一踩,全厂睡不着。


01 牛二,破防了

大清早,牛二顶着鸡窝头往E公司焊接厂赶。

项目太急,急得他披星戴月连轴转——幸好他设计做完后,还有E公司的一站式服务,让他省了不少心。

省心到牛二以为,这个项目最大的风险,是起床起晚了。

自从看了电影《牛来》,牛二感觉自己更牛了。

弱小不代表懦弱,平凡也可以拥有孤勇。

小牛为族群拼命,是在梦里;

牛二为老板卖命,是在工位上。

同样是拼,小牛拼成了英雄,牛二拼成了打工人。

有时候牛二画析累了就想,《牛来》?不,是《我来》吧——瞬间破防了,家人们。

可破防归破防,闹钟一响,班照上,板照画。

前路漫漫,牛二还是学着自己往前走。

话说牛二正行之间,突然手机响了。

E公司金牌PMC饶萧萧——产线出了名的定海神针:黑色短发利落别在耳后,杏眼微挑、眼尾带波,清冷里藏着一点妩媚;浅蓝防静电服剪裁利落,衬得身姿挺拔。人送外号"产线一枝花",可没人敢在她面前马虎——她说话向来一针见血。

 可这一次,她声音打着颤:"牛二,定位孔距板边太近,装配时孔裂了。"

牛二听完,泪流满面。

梦醒了,破防了。

孔也裂了。

02 三方"无罪声明":没有人认账

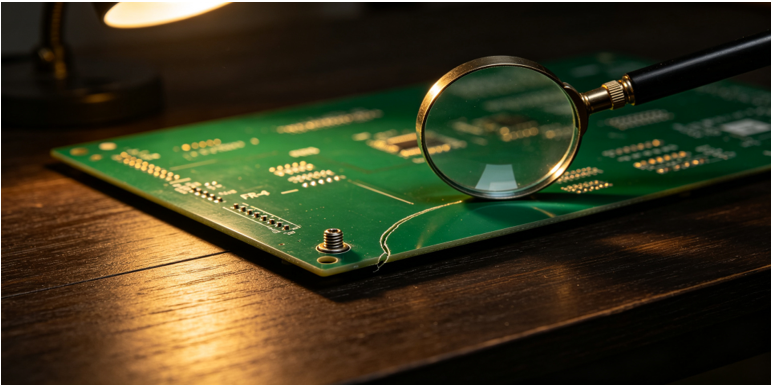

八倍放大镜下,螺丝孔壁一道细纹,清晰刺眼。


▲ 螺丝孔周裂纹实拍(红箭头所指)

板厂说:孔位和图纸一模一样,公差都在范围内,我们没问题。

设计说:通用规范孔到板边0.5mm以上就行,我留了0.8mm。

客户说:标准扭矩锁螺丝,别的板子怎么不裂?

每一方都站得住,逻辑全是满分——可裂缝不看逻辑,只看距离。难道……板子自己裂的?

03 大师兄一句话,车间安静了三秒

大师兄看了眼Gerber:"你们查的是通用规范,那客户这块板,走的是什么标准?"

翻出技术协议——航天产品,执行QJ 3103A-2011。

这就尴尬了:考卷早换了,大家还在背上一套的答案。

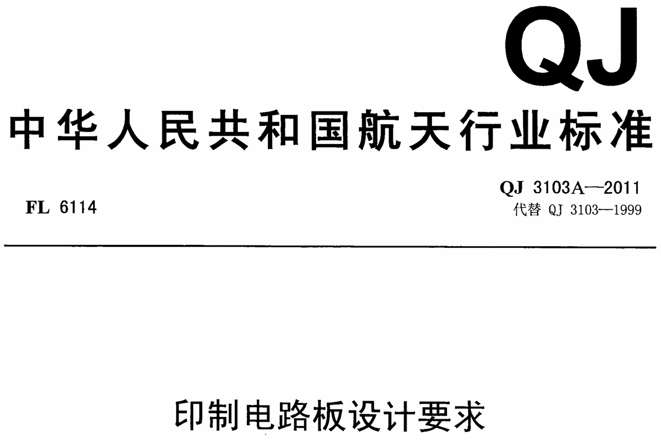

▲ QJ 3103A-2011《印制电路板设计要求》

白板上两个公式:S>T,D>T。 孔边到板边、相邻安装孔间距,都必须大于板厚。板厚1.6mm,S只有0.8mm。

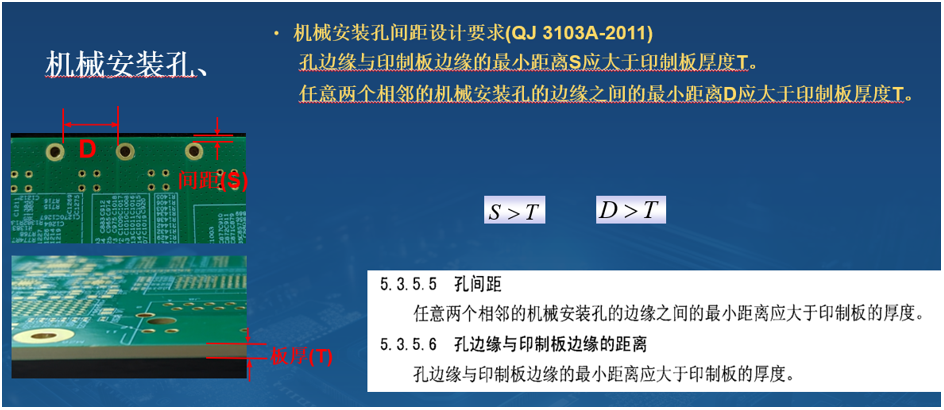

▲ 机械安装孔间距设计要求:S>T、D>T

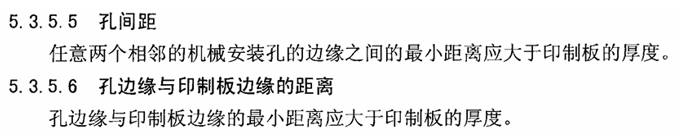

▲ QJ 3103A-2011 第5.3.5条原文:孔间距与孔边距都要大于板厚

"0.8<1.6mm。数学不会骗人,也不懂给人留面子——不是生产的错,是设计的过。"

04 引申:及格线,从来不是安全线

板厂工艺下限0.25mm,是"能做出来";IPC-2221要的是"锁附、振动、温循之后不裂"。孔是应力集中缺口,锁螺丝的压应力全往孔边挤,245℃回流焊再一撑,微裂纹就顺着最短的路,爬成了贯穿裂缝。

0.8mm看着像余量,其实是陷阱——骗过了设计,骗过了板厂,差点骗过客户的十年质保。

这事的引申味儿很冲:

1. 通用规范是及格线,客户标准才是生存线——抄作业,也得先看人家的考卷;

2. "别人都这么做"≠"这么做对"——同行0.5mm没出事,不是他们厉害,是运气还没轮到你;

3. 改图照做:孔边到板边≥1.6mm,M3孔中心到板边≥3mm,孔周3.5mm内禁放陶瓷电容等应力敏感器件,扭矩0.4~0.6N·m加平垫——冲击电批一时爽,事后孔裂火葬场。

05 写在最后

牛二把改图单递出去的时候,忽然明白:板厂的工艺下限,卡的是"能不能做";设计规范的安全线,保的是"用得住"。中间那1mm,就是裂缝爬出来的通道。

做硬件这行,最坑的从来不是"做不出来",而是"做得出来,但不该这么做"。

弱小不代表懦弱——但侥幸,真的会翻车。梦里小牛救族群,醒来牛二改图纸:《牛来》?不,是《我来》。

破防可以,摆烂不行;孔可以裂,人不能裂。

本期互动:

掏出卡尺,量量你手上的板子——S比T大吗?评论区聊聊那颗让你破防的螺丝。放心,卡尺不贵,返工才贵。
