随着AI算力集群、超高速光传输设备快速迭代，单通道448Gbps的PAM4/PAM8高阶调制串行链路逐步成为行业主流。相较于传统低速信号，448G高速链路对信号纯净度、通道线性度、系统兼容性提出了极其严苛的要求。很多硬件工程师在链路调试时会遇到眼图收缩、误码率偏高、跨厂商器件互通异常等问题，这些问题大多和两个核心指标密切相关：DAC非线性失真与RLM相对线性度指标。两者看似相近，实则分别对应器件级失真缺陷与系统级通道性能，是448G链路设计、仿真、量产验证中不可或缺的关键依据。

一、什么是448G链路的DAC非线性失真？

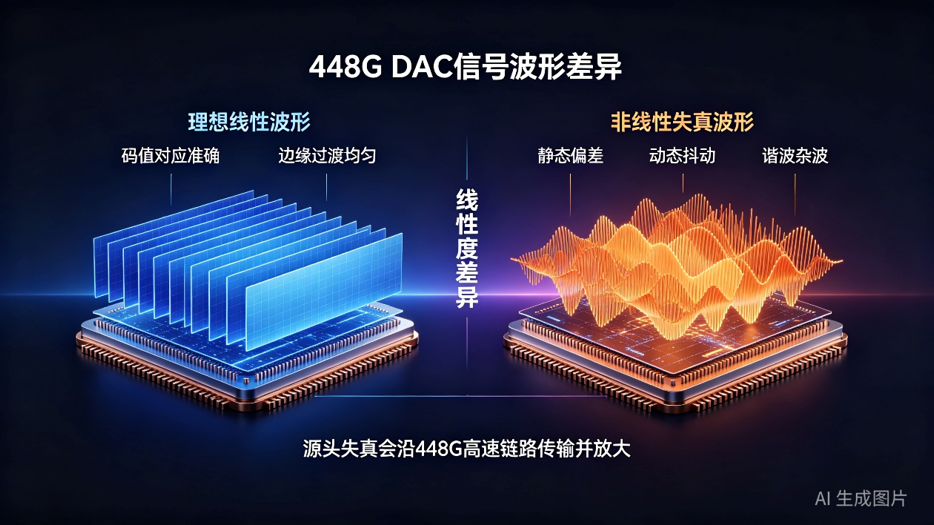

在高速串行传输系统中，DAC数模转换器是发送端的核心器件，负责将数字信号码值精准转换为模拟电压波形，为高速链路提供原始传输信号。理想状态下，DAC的输入数字码值与输出模拟电压呈完全线性对应关系，信号波形规整无畸变。但受芯片制程、硬件结构、工作环境影响，实际输出波形总会偏离理想线性曲线，这就是行业所说的DAC非线性失真。

造成非线性失真的原因十分贴合实际工程场景，主要包括DAC内部电阻网络匹配偏差、开关时序不同步、芯片工艺漂移、工作温升带来的参数漂移等。这些硬件固有缺陷无法完全消除，只会随着电路设计与制程工艺优化逐步降低。

从工程应用角度来看，DAC非线性失真主要分为静态失真和动态失真两类。静态失真以积分非线性、微分非线性为核心，是固定的数值偏差，会导致信号电压层级偏移、码值跳变不均匀；动态失真多由芯片热漂移、信号建立时间偏差引发，会随着高速信号频繁跳变持续产生波形畸变。

这类失真对448G高速链路的危害极大。失真会让原本规整的调制波形产生额外谐波杂波，直接降低信号的无杂散动态范围、增大总谐波失真，导致信号纯度大幅下降。即便PCB传输链路设计完美、损耗达标，源头的信号畸变也会造成链路眼图恶化、抖动超标，最终引发传输误码、链路协商不稳定等问题，是高速链路性能衰减的核心源头隐患。

二、什么是RLM相对线性度指标？

在448G超高速传输标准落地之前，行业多依靠眼图、误码率来评判链路优劣。但在PAM6、PAM8等高阶调制模式下，传统指标存在明显局限性，无法精准反映通道线性度和器件互通能力。为此，OIF组织在CEI 448G标准框架中，推出了RLM相对线性度指标，专门用于解决高速链路系统级性能评估难题。

RLM全称相对线性度指标，是专门适配448G高速互连的系统级核心参数，核心作用是评估高速串行通道对高阶调制信号的保真能力，直观反映整条链路的线性度优劣。和DAC失真的器件级属性不同，RLM覆盖了DAC、传输链路、接收端等全链路环节，是衡量整套高速系统稳定性、兼容性的关键标准。

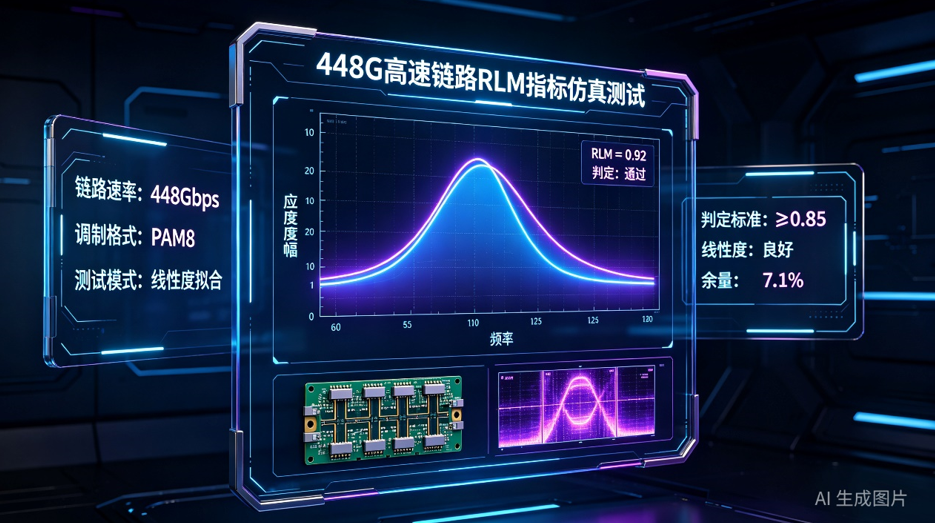

在实际工程测试中，RLM指标主要用于两大场景。一是链路性能判定，通过RLM数值可以精准判断当前PCB传输链路是否适配高阶PAM调制，提前规避线性度不足导致的传输失效；二是跨厂商器件互操作性验证，不同品牌的芯片、连接器电气参数存在差异，依靠RLM标准化指标，可统一链路验收标准，解决多厂商器件适配难题，大幅提升高速设备的量产兼容性。目前该指标已全面应用于448G短距、中距、长距全场景链路的设计与量产测试。

三、核心区别与工程设计启示

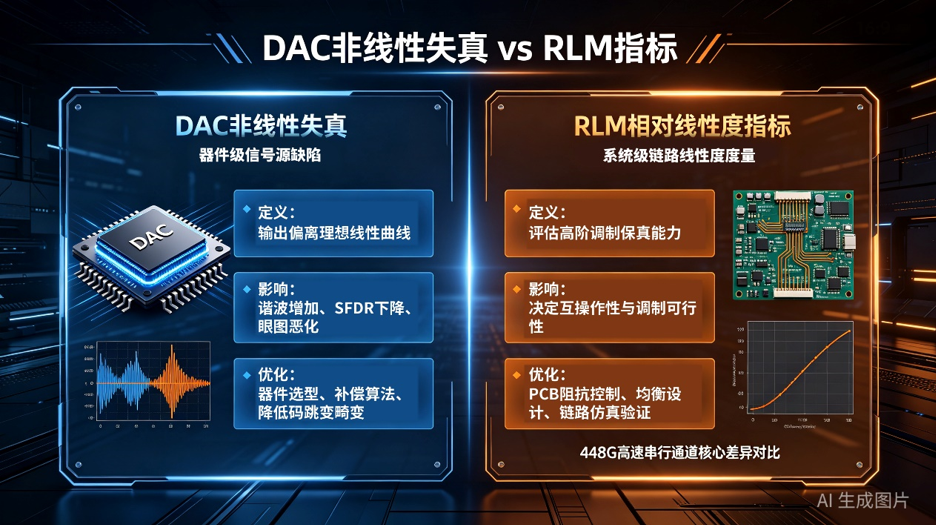

简单来说，DAC非线性失真聚焦信号源头器件缺陷，解决的是“信号本身纯不纯净”的问题，优化方向集中在芯片算法补偿、器件选型层面；而RLM聚焦整条传输系统性能，解决的是“高速链路能不能稳定、兼容传输高阶信号”的问题，覆盖PCB链路、器件、装配全流程。在448G链路设计中，只有同时把控源头DAC失真、保障系统RLM线性余量，才能搭建出高可靠的高速传输通道。

四、PCB制程如何配合优化高速链路线性性能

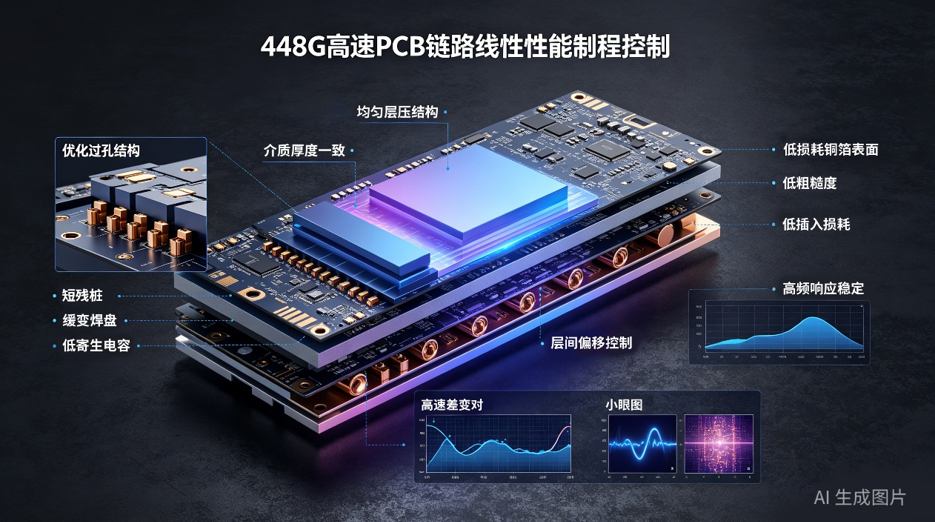

很多工程师容易忽略，PCB制程工艺是影响RLM指标、放大链路失真的关键硬件因素。阻抗波动、高频串扰、介质损耗不均、过孔残桩等PCB工艺缺陷，都会叠加DAC原始失真，导致整条链路线性度恶化、RLM余量不足。

一博科技深耕高端高速PCB量产多年，可针对性适配448G高速链路的线性度管控需求，依托高阶HDI制程、高精度阻抗管控、低损耗板材贴合工艺，最大程度降低PCB链路带来的信号畸变。通过优化过孔结构、严控层压介质均匀性、降低铜箔高频损耗，有效减少链路二次失真，配合前端器件补偿算法，充分保障448G链路RLM指标达标，为高速传输设备的稳定量产提供扎实的工艺支撑。
