8月，英伟达发布了一项名为 NVHBM 的定制高带宽内存技术，归入 NVLink Fusion 技术体系。与传统 HBM 相比，它最本质的变化是把内存控制器从 XPU 计算芯片一侧，整体迁进了 HBM 堆栈底部的基座裸片（Base Die）里。内存带宽不够用、算力芯片面积不够摆，这两件让 AI 硬件头疼多年的事，英伟达想用这一招一起解。

控制器搬家，HBM 从“听指挥”变成“自己指挥”

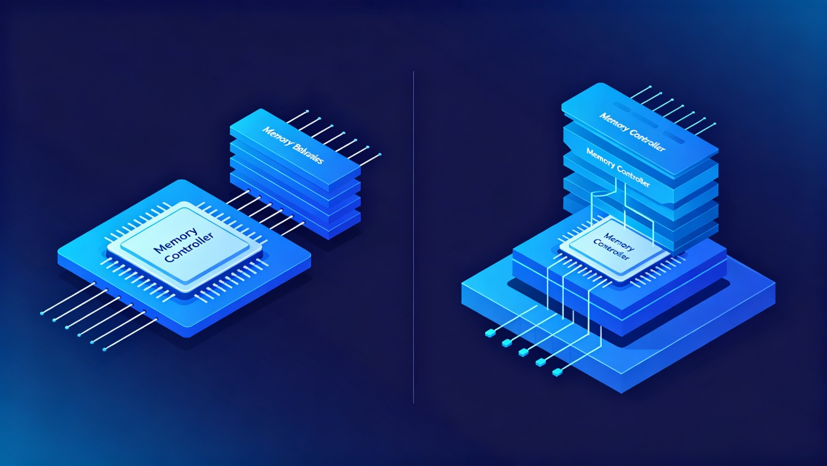

在标准 HBM 的架构里，内存控制器和物理接口 PHY 都长在 XPU 计算芯片上，HBM 堆栈里的 Base Die 只干一件事——物理层的信号转换，两边靠一条又宽又并行的总线连接。这套方案成熟、通用，代价是控制器离存储颗粒远，信号路径长，时序控制也费劲；PHY 电路还占着计算芯片上宝贵的面积。

NVHBM 把英伟达自研的内存控制器和 PHY 电路一并下沉到 Base Die 里，原本只管物理层转换的基座，升级成带完整控制逻辑的“智能内存基座”，连接方式也从宽并行总线换成了窄带串行 Die-to-Die 链路。用大白话说，以前是芯片在外面遥控指挥内存，现在是内存堆栈自己带着指挥系统上班。

存储介质本身没什么花样：依然是 DRAM 颗粒，靠 TSV 硅通孔做 3D 垂直堆叠，属于断电数据不保留的易失性内存，底层堆叠工艺和标准 HBM 兼容，颗粒仍由三星、SK 海力士这类主流存储厂商供货。

算一笔账：带宽、功耗、面积都省在哪儿

拿 NVHBM 和标准 HBM4E 对比，提升是能算出来的。

带宽上，控制器贴近存储层，信号路径明显缩短，时序控制更精细，单栈内存带宽最高能提升 30%，理论单栈带宽到 5.2TB/s。

功耗上，短距通信减少传输损耗，集成度提升压掉接口冗余功耗，HBM 整体功耗最高降 15%，顺带给计算芯片腾出更多散热余量。

面积上是省得最明显的。XPU 上的 PHY 和配套电路面积最高缩减 67%，最多能释放 25% 的计算裸片面积给算力单元；中介层布线也简单了，整体封装布局最多释放 80% 的可用硅片空间，多组 HBM 堆叠的高密度集成更好摆。

系统层面再叠上 NVLink Fusion 体系，单 XPU 端到端整体性能提升 30%。放到数据中心，同等 1 吉瓦功耗预算下，能额外部署约 15000 颗 2000W 级的 XPU——机架级算力密度就是这么拉上去的。

谁先上车？亚马逊打头

生态上，NVHBM 是英伟达主导的定制化方案，眼下正在推动标准化实现规范，联合三星、SK 海力士等头部内存厂商做产品验证；同时作为 NVLink Fusion 半定制 AI 基建的核心组件，向超大规模云厂商和 AI 原生企业开放适配。

目前公开的第一个合作方是亚马逊旗下 Annapurna Labs，其下一代 Trainium4 芯片将接入 NVHBM 生态；AWS 还计划 2027 到 2028 年在全球基础设施里额外部署 200 万颗英伟达 GPU，覆盖 Blackwell Ultra、Rubin 及 Rubin Ultra 架构，同步验证 NVHBM 的落地。

要泼一盆冷水的是，NVHBM 并不是通用标准 HBM 的替代品，而是面向定制化算力场景的补充方案。已量产的 Vera Rubin 机架级系统并不搭载该技术，它瞄准的是下一代定制芯片设计。

前景和变量，都在哪儿

机会是明摆着的。万亿参数模型、长上下文 Agent 这些业务起来之后，内存带宽和算力密度成了 AI 基础设施最硬的瓶颈。NVHBM 用架构重构同时换来带宽升级、功耗下降和面积释放，正好卡在下一代 AI 算力的需求点上，高端训练集群、超大规模推理场景里落地价值明确。再加上数据中心功耗约束越来越严，功耗和密度优势对云厂商意味着更低的运营成本、更高的单位算力产出。

变量也不少。一是定制化属性强，只适配英伟达算力生态，没有 JEDEC 标准 HBM 的跨平台通用性，覆盖场景天然受限；二是架构重构对先进封装良率、TSV 工艺精度、Base Die 设计复杂度都提出更高要求，大规模量产的时间节点、成本控制仍悬着；三是通用 HBM 持续迭代、CXL 内存扩展等技术路线也在同步演进，会在不同场景分流需求。

产业链上，谁在跟着受益？

NVHBM 把控制器搬进 HBM，短期看是英伟达和存储厂商的事，往长了看，整个硬件链条都会被牵动。控制器下沉、信号链路重构，意味着中介层、载板乃至整机 PCB 的设计要求和复杂度都要上一个台阶——高速信号完整性、高密度互连、层数和材料等级，每一项都在考验板厂的功底。

这正是国内 PCB 厂商眼下最忙的业务方向。以深圳一博科技（301366）为例，这家 2003 年成立的公司靠高速 PCB 设计起家，如今拥有 900 余名设计工程师，把 PCB 设计、制板、SMT 贴片到元器件选型串成一站式服务，设计能力覆盖 112G/224G、DDR4/5、PCIe4.0/5.0/6.0 等高速场景，制板能做到 2 层到 132 层。今年以来 AI 算力需求爆发，高端 PCB 一度供不应求，公司部分工序已经满产，ATE 测试板等高阶产品占比也在往上走，数据中心服务器的相关业务被明确列为重点方向。对这类厂商来说，NVHBM 代表的“更高带宽、更低功耗、更高集成度”的演进方向，落到交付端就是一张张更高速、更高层、更难做的板子——谁先接得住，谁就多分一杯羹。

短期看，NVHBM 会率先落到头部云厂商的高端 AI 训练与推理集群里，成为英伟达下一代旗舰算力平台的标配内存方案。长期看，内存控制器向存储端下沉的设计思路，代表了高带宽内存“计算-存储协同设计”的演进方向；但它不会取代通用标准 HBM，两者分别面向定制化高端算力与通用算力场景，互补共存。对产业链上的玩家来说，这场技术变局真正的信号是：算力之争，正从芯片本身延伸到内存、封装和每一块承载它们的电路板上。
